測試絕緣電阻用兆歐表有三個接線柱，上端兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），在下方較小的一個接線柱上標有“保護環”（或“屏蔽”）（G）。
1、線路對地的絕緣電阻
①將兆歐表的“接地”接線柱（即E接線柱）可靠地接地（一般接到某一接地體上），將“線路”接線柱（即L接線柱）接到被測線路上，如下圖所示。
②連接好后，順時針搖動兆歐表，轉速逐漸加快，保持在約120轉/分后勻速搖動，當轉速穩定，表的指針也穩定后，指針?biāo)甘镜臄?shù)值即為被測物的絕緣電阻值。
③實際使用中，E、L兩個接線柱也可以任意連接，即E可以與接被測物相連接，L可以與接地體連接（即接地），但G接線柱決不能接錯。

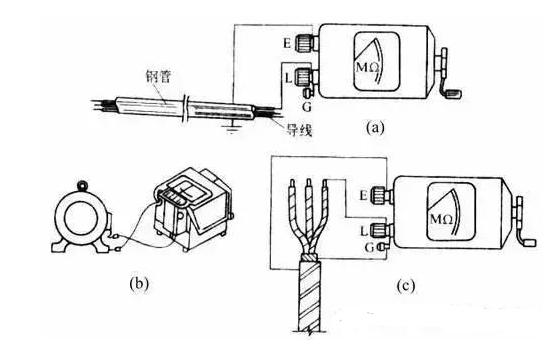

注：（a）測量線路的絕緣電阻；（b）測量電動機絕緣電阻；（c）測量電纜絕緣電阻。
2、測量電動機的絕緣電阻
將兆歐表E接線柱接機殼（即接地），L接線柱接到電動機某一相的繞組上，如上圖所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。
3、測量電纜的絕緣電阻
測量電纜的導電線芯與電纜外殼的絕緣電阻時，將接線柱E與電纜外殼相連接，接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接，如圖所示。

絕緣電阻測試使用注意事項：
1、實驗前首先應將被試物的一切電源連線斷開，并將被試設備短路接地，充分放電，然后拆除一切外部連線，方可進行試驗。

2、將被試物絕緣表面擦拭干凈；如被試物內有可燃性氣體應放盡，以免引起爆炸。

3、根據被試物的電壓等級選擇適用的絕緣電阻表。

4、試驗用的引線絕緣不良會嚴重影響測試結果，必須引起注意。

5、將絕緣電阻表安放在適當位置，有水平儀的兆歐表應調好水平。

6、被試物出線接于絕緣電阻表的“線”（L）柱上，被試物的接地端應與絕緣電阻表的“地”（E）柱連接，并與接地網相連。

7、用恒定速度搖動絕緣電阻表把手，盡量保持120r/min。

8、絕緣電阻表針初始時指示較低，以后逐漸上升，待指示穩定后（如表針長時間不穩定可取1min），讀取數值。

9、試驗結束時應先斷開“線路”端至被試物的連線，然后才可停止絕緣電阻表，以免被試物電容電流倒沖而燒壞絕緣電阻表。在試驗電纜、電容器和大容量變壓器時這一點尤其重要。

10、試驗結束后，被試物接地放電。

11、在有感應電壓的線路上（同桿架設的雙回路或單回路與另一線路有平行段）測量絕緣時，必須將另一回線路同時停電，方可進行測試。雷電時，嚴禁測量線路絕緣。電壓較高、線路較長的送電線路，即使附近沒有平行的帶電線路，由于靜電積累，也有感應電壓，如沒有安全保障不可進行絕緣電阻測試。

12、如果被試設備在戶外很高的架構上（例如測試35KV以上的變流器絕緣電阻），使用的試驗引線可能很長，這時要注意將試驗引線固定好，以免試驗時引線被風刮到鄰近的帶電設備上造成重大短路事故。
