  本章講述了儀器的前面板及后面板的組成部分；開關柜接地電阻測試儀在操作儀器前請把儀器面板上的各個功能了解清楚。

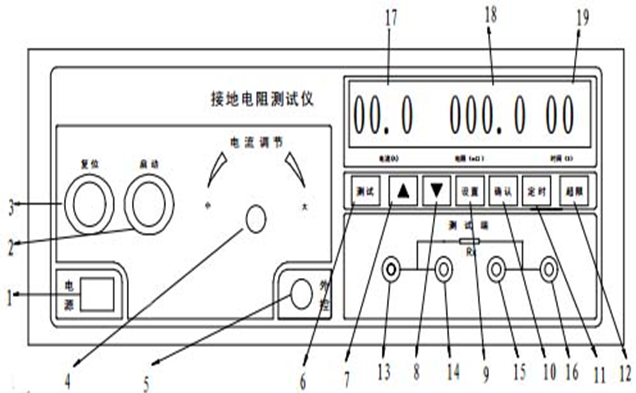

  前面板說明
  1、電源開關：電源開關撥到“|”儀器電源接通（開） ；撥到“O”儀器電源關閉（關） 。

  2、啟動鍵：開關柜接地電阻測試儀在復位狀態下按下此鍵可開始測試。

  3、復位鍵：開關柜接地電阻測試儀在測試過程中，作為中斷測試的開關，并進入下一個待測狀態。

  4、電流輸出調節旋鈕：在測試過程中順時針調節此旋鈕，輸出電流增大；逆時針調節此旋鈕輸出電流減小，在開機時請確認此旋鈕處于 0 位。

  5、線控插座：開關柜接地電阻測試儀此插座可配合線控測試棒使用。

  6、測試燈：當啟動鍵按下時，此燈亮。

  7、向上鍵：開關柜接地電阻測試儀按動此鍵設置數值加 1。

  8、向下鍵：開關柜接地電阻測試儀按動此鍵設置數值減 1。

  9、設置鍵：按動此鍵設置電阻值或時間值。

  10、確定鍵：按動此鍵保存設置值。

  11、定時鍵：開關柜接地電阻測試儀按動此鍵選擇“手動”或“定時”測試。

  12、超限燈：當測試電流超過 40A 時或測試電阻超過設置值時；此燈亮起。

  13、電流輸出端（高端）：開關柜接地電阻測試儀，此端為電流輸出端，需將測試線紅色粗線接于此端。

  14、電流輸出端（低端）：此端為電流輸出端，需將測試線黑色粗線接于此端。

  15、電壓輸出端（高端）：開關柜接地電阻測試儀，此端為電壓輸出端，需將測試線紅色細線接于此端。

  16、電壓輸出端（低端）：此端為電壓輸出端，需將測試線黑色細線接于此端。

  17、電流顯示窗口 ：開關柜接地電阻測試儀顯示輸出電流值的大小。

  18、電阻顯示窗口 ：顯示被測電阻值的大小。

  19、時間顯示窗口：開關柜接地電阻測試儀時間顯示范圍 1s~99s；當“定時選擇鍵”在定時狀態下，時間顯示值為減計數。手動狀態下顯示值為 000。

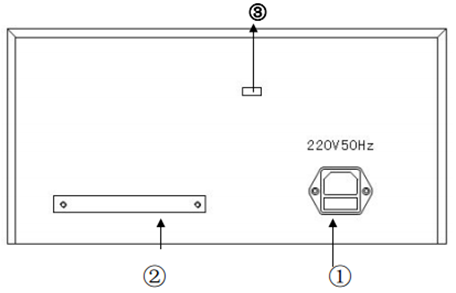

  后面板說明
  1）輸入電源插座：開關柜接地電阻測試儀三芯兩相電源插座。此電源插座內部帶有保險絲；保險絲的更換請參閱 1.6。

  2）標牌：儀器生產日期、編號及計量器具制造許可證號等。

  3）開路檢測開關：開關柜接地電阻測試儀打開此開關可以監測回路是否開路；關閉此開關則不監測回路是否開路。
