斷路器交流耐壓試驗

  交流耐壓試驗是斷路器交接試驗中重要的一項絕緣試驗，該項試驗應該在其他絕緣試驗完成并確認合格后方可進行。

  35kV及以下斷路器耐壓試驗

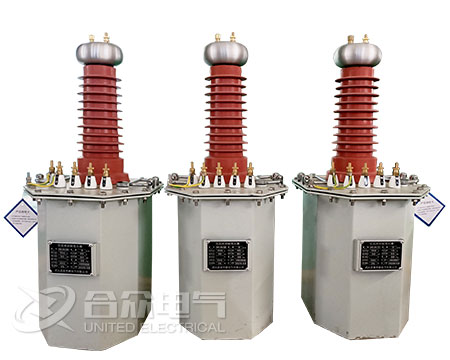

  由于該電壓等級斷路器試驗電壓較低，容量較小因此可使用高壓試驗變壓器直接升壓進行試驗。

  110kV及以上斷路器耐壓試驗

  由于該電壓等級斷路器試驗電壓較高，且容量較大，如用高壓試驗變壓器直接升壓試驗的話試驗變壓器容量不足且搬運較困難。因此改用可以組合使用的變頻串聯諧振耐壓成套裝置進行試驗。注意，要求耐壓試驗時電壓必須是工頻。

  變頻串聯諧振：調諧，諧振產生的條件：串連回路中的感抗與容抗之和為0是理想諧振狀態(即wL=1/oC)

  現在對于現場交流耐壓試驗有這樣的規定：

  在SF6氣壓為額定值時進行，試驗電壓按照出廠試驗電壓的80%;

  110kV以下電壓等級應進行合閘對地和斷口間耐壓試驗;

  罐式斷路器應進行合閘對地和斷口間耐壓試驗;4500kV定開距瓷柱式斷路器只進行斷口耐壓試驗。試驗電壓的幅值及頻率應該與和斷路器相連的電氣設備的要求相一致，必要時斷開連接進行試驗。

  斷路器的對地絕緣水平應符合GB311.1《高壓輸變電設備的絕緣配合》的規定(10kV和35kV產品的1min工頻干試電壓應分別為42kV和95kV)。對相間絕緣水平也應提出相應要求。對斷口間的耐壓水平應考慮反相最高電壓的作用。

  綜上所述，斷路器的工頻耐壓應包括對地、相間和斷口間各個部位，并應分別在合、分閘狀態下進行。具體試驗時，加壓部位及接線方式應按后表依次進行。如果高壓開關設備的絕緣主要是由固體有機材料制成， 則需進行5min工頻耐壓試驗。
