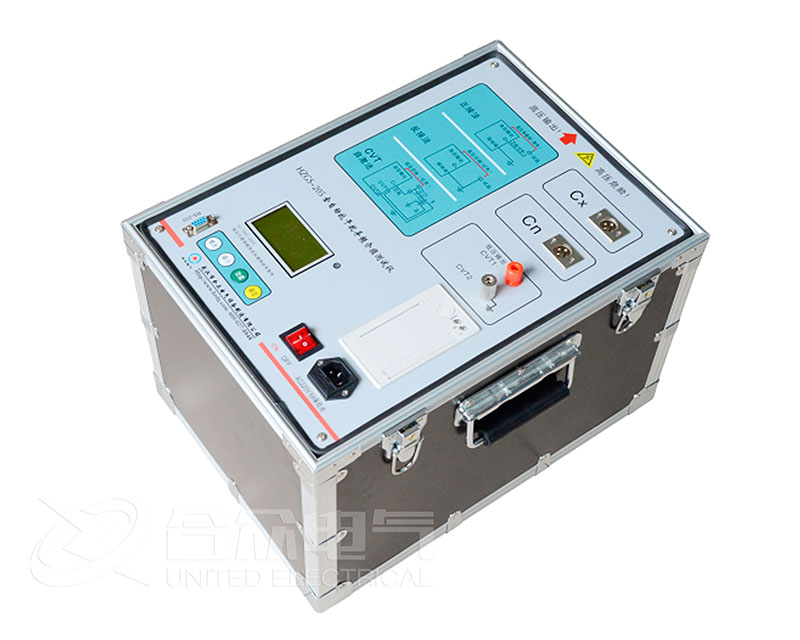

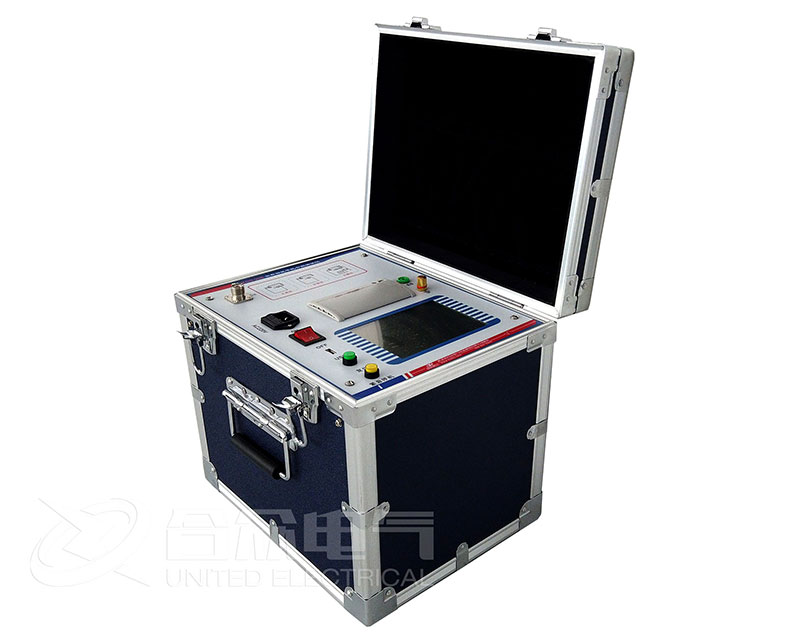

介質損失角正切值的測量原理

介質損耗角正切的測量方法很多，從原理上來分可分為平衡測量法和角差測量法兩類。傳統的測量方法為平衡測量法，即高壓西林電橋法。由于技術的發展和檢測手段的不斷完善，角差測量法使用的越來越普遍。

在《電力設備預防性試驗規程》中對電機、電纜等絕緣，因為缺陷的集中性及體積較大，通常不做此項試驗；而對套管、電力變壓器、互感器電容器等則做此項試驗。

測量中的抗干擾措施

為了消除或減少由電場干擾引起的誤差采用平衡法測量時可以采用如下措施：

加設屏蔽

采用移相電源

倒相法

影響測試的主要因素及分析判斷

影響因素

溫度的影響

濕度的影響

絕緣的清潔度和表面泄漏電流的影響。

分析

和《電力設備預防性試驗規程》的要求值作比較。

對逐年的試驗結果應進行比較，在兩個試驗間隔之間的試驗測量值不應該有顯著的增加或降低。

當值未超過規定值時，可以補充電容量來分析，電容量不應該有明顯的變化。

應充分考慮溫度等的影響，并進行修正。

通過曲線，觀察是否隨電壓而上升，來判斷絕緣內部是否有分層、裂紋等缺陷。

綜合判斷

每一項預防性試驗項目對反映不同絕緣介質的各種缺陷的特點及靈敏度各不相同，因此對各項預防性試驗結果不能孤立地、單獨地對絕緣介質做出試驗結論，而必須將各項試驗結果全面地聯系起來，進行系統地、全面地分析、比較，并結合各種試驗方法的有效性及設備的歷史情況，才能對被試設備的絕緣狀態和缺陷性質做出科學的結論。

一般地說，如果電氣設備各項預防性試驗結果(也包括破壞性試驗)能全部符合規定，則認為該設備絕緣狀況良好，能投入運行。但是對非破壞性試驗而言，有些項目往往不作具體規定，有的雖有規定，然而，試驗結果卻又在合格范圍內出現“異?！?，即測量結果合格，增長率很快。對這些情況如何作出正確判斷，則是每個試驗人員非常關心的問題。

根據現場試驗經驗，現將電氣設備絕緣預防性試驗結果的綜合分析判斷概括為比較法。它包括下列內容：

1)與設備歷年(次)試驗結果相互比較，因為般的電氣設備都應定期地進行預防性試驗，如果設備絕緣在運行過程中沒有什么變化，則歷次的試驗結果都應當比較接近。如果有明顯的差異則說明絕緣可能有缺陷。

2)與同類型設備試驗結果相互比較。因為對同類型的設備而言，其絕緣結構相同，在相同的運行和氣候條件下其測試結果應大致相同。若懸殊很大，則說明絕緣可能有缺陷。

3)同一設備相間的試驗結果相互比較。因為同一設備，各相的絕緣情況應當基本一樣，如果三相試驗結果相互比較差異明顯，則說明有異常的絕緣可能有缺陷。

4)與《電力設備預防性試驗規程》規定的“允許值”相互比較。對有些試驗項目，《電力設備預防性試驗規程》規定了“允許值”，若測量值超過“允許值”，應認真分析，查找原因，或在結合其他試驗項目來查找缺陷。
